Komponen Motherboard - Motherboard atau sering disebut mainboard atau bahasa kerennya gamers adalah mobo dan dalam bahasa Indonesia nya disebut dengan papak induk adalah sebuah papan sirkuit tempat semua hardware/ perangkat keras terhubung. Bisa dikatakan tanpa motherboard sebuah PC/ Laptop tidak akan bisa berfungsi.

Jika uda berurusan dengan motherboard, banyak orang yang masih salah kaprah dengan nama bagian dan fungsi-fungsinya, apalagi teman-teman yang masi baru dan tidak suka dengan hardware.

Setiap motherboard memiliki bentuk dan susunan yang berbeda, tapi overall/ hampir seluruhnya sama dari segi fungsinya. Untuk memudahkan Anda menandai dan mengetahui fungsi-fungsi tersebut, KomputerMedan akan menjelaskan sedikit dalam hal tersebut.

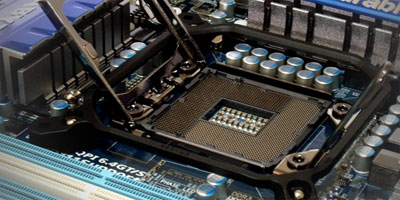

1. CPU Socket (Central Processing Unit)

Socket processor adalah tempat dimana otak PC terpasang. Jika dilihat dari fisik, tempat processor ini selalu dikelilingi 4 lubang penyangga heatsink fan. Hal ini bertujuan untuk penghantar panas saat bekerja.

Pemilihan motherboard sebaiknya harus melihat dan mempertimbangkan jenis socket processor yang akan dipasang, setiap motherboard memiliki socket yang berbeda-beda, jadi tidak bisa sembarang pasang. Setiap jenis processor sudah memiliki socket masing-masing sehinggan tidak dapat dipasang ke socket lain.

Contohnya: apabila Anda membeli processor intel maka Anda tidak memasangnya ke motherboard amd. Begitu juga apabila Anda membeli processor intel socket LGA 1150, maka Anda tidak dapat memasangnya ke socket LGA 1155 dan sebaliknya. Hal ini juga berlaku untuk socket AMD.

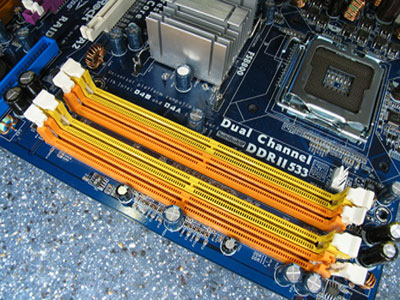

2. Slot RAM (Random Access Memory)

Jika Anda bertemu dengan beberapa orang maka sebagian akan mengatakan memory adalah RAM. Sewajarnya ini adalah sama dalam arti dan fisik. Bentuk RAM sampai hari ini tetap sama yaitu panjang (kecuali untuk laptop yang lebih pendek). Pada umumnya letak dari RAM ada tepat disebelah processor, dan biasanya jumlah slot minimal 2, atau kelipatan seperti 4 / 8.

RAM memiliki jenis slotnya tersendiri (DDR, DDR2, DDR3, DDR4), jadi admin sarankan teliti jenis RAM yang akan dipasang dan cocokkan kepada slot motherboard Anda.

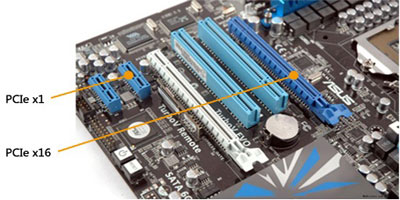

3. Slot PCI & PCI Express X1 (Pendek)

Slot ini biasanya terletak dibawah slot AGP atau PCI Express X16. PCI Express X1 bentuknya berbeda karena lebih kecil. PCI Express terdiri atas 2 macam yaitu PCI Express X16 (untuk VGA Card) dan PCI Express X1 (untuk peripheral tambahan). Slot PCI ini biasanya tersedia lebih dari satu slot, untuk membantu Anda memasang lebih dari satu peripheral.

4. Slot AGP & PCI Express X16 (Panjang)

AGP singkatan dari Accelerated Graphics Port atau lebih dikenal tempat dipasangnya VGA Card atau Graphic Card. Slot AGP merupakan generasi lama yang sudah mulai ditinggalkan dan jarang bisa ditemui di motherboard baru. Kebanyakan motherboard sudah pada menggunakan PCI Express X16 (panjang). Posisi slot ini pada umumnya berdekatan dengan slot PCI, bahkan hampir sejajar. Biasanya, slot AGP / PCI Express hanya berjumlah 1 di motherboard. Bentuknya sama memanjang karena menyesuaikan VGA Card.

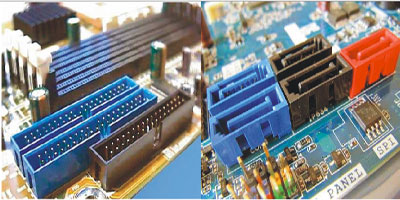

5. Slot IDE / SATA

Kedua slot ini berbeda bentuk, tetapi memiliki fungsi yang sama, yaitu sebagai penghubung Hardisk atau DVD-ROOM ke motherboard, dan bahkan sekarang sudah ke SSD. IDE merupakan jenis lama yang sekarang ini sudah berhenti diproduksi di motherboard. SATA merupakan jenis terbaru yang sekarang dapat Anda temui di semua motherboard. Dari bentuk maka slot IDE lebih besar dari SATA, sehingga lebih hemat tempat. Sebagai informasi tambahan, saat ini sangat sulit sekali ditemukan part dengan slot IDE.

Baca juga: Pentingnya Processor dan Jenis-Jenis Processor

6. Slot M2 SATA (NEW)

Slot terbaru dalam motherboard versi sekarang, dan untuk ke depan tidak dapat di pungkiri bahwa ini bahkan menjadi sangat berguna dan trend untuk semua PC. Kebanyakan slot ini dipasang untuk boost performa menjadi sangat super cepat. Pada slot ini biasanya dapat dipasang dua jenis yaitu M2 SATA berfungsi hanya untuk read data, atau NVME berfungsi untuk read dan write data. Untuk perbedaan fungsi ini tentu diimbangi dengan kualitas dan juga harga. NVME lebih tinggi dalam segi pricing dan kualitas jika dibandingkan M2 SATA.

7. BIOS / UEFI

BIOS adalah Basic Input Output System. BIOS merupakan sebuah chip yang berfungsi dalam mengontrol perangkat keras yang terpasang di motherboard. BIOS bertanggung jawab atas kesiapan computer dalam melakukan booting dengan mengecek hardware yang terpasang pada computer. Saat ini, BIOS sudah mulai tergantikan dengan UEFI.

UEFI adalah Unified Extensible Firmware Interface. UEFI hadir dengan teknologi lebih canggih. Dari segi fisik bentuk BIOS / UEFI seperti chip, untuk letak tidak menentu disetiap motherboard, tetapi biasanya ada terdapat bacaan BIOS atau nama produsen dipapannya.

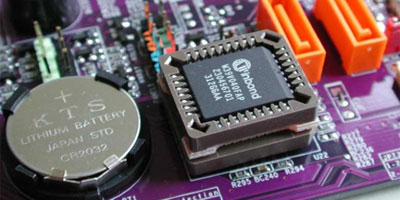

8. CMOS

Battery CMOS / CMOS adalah Complimentary Metal Oxide Semiconductor merupakan sebuah battery kecil untuk memberi daya kepada BIOS / UEFI. CMOS juga berguna untuk menyimpan semua settingan yang terdapat pada BIOS / UEFI. Battery CMOS biasa digunakan dengan kode CR2032.

Apabila Anda mencabut battery tersebut dari motherboard, maka Anda harus mensetting ulang BIOS tersebut, karena semua data yang tersimpan akan hilang. Jadi apabila Anda lupa password BIOS, cara gampang hanya tinggal mencabut battery dari tempatnya.

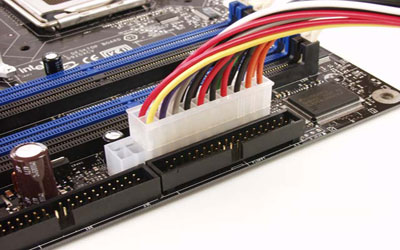

9. Power Connector

Tidak ada hal begitu penting dalam connector ini, tapi connector ini wajib di colok agar motherboard mendapat aliran daya. Bentuknya juga lain dari yang lain, yaitu memanjang dengan jumlah 20-24 pin. Jadi Anda gampang untuk menemui colokan ini.

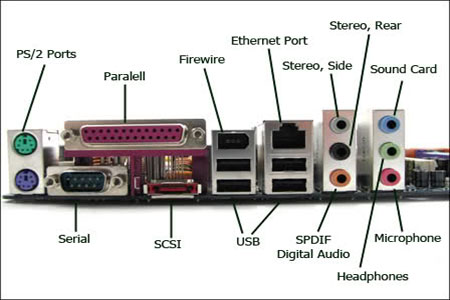

10. I/O Ports

Bagian ini terdapat diluar casing. Kumpulan port sebagai input maupun output data dari computer. Umumnya I/O Ports terdiri atas USB, LAN, VGA, PS/2, HDMI. Tempat dicoloknya keyboard, mouse, printer, scanner, monitor, dan lain-lain.

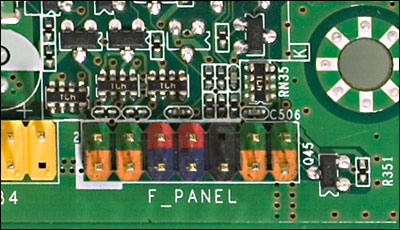

11. Pin Front Panel

Bentuk pin front panel juga gampang untuk ditemukan di motherboard, bentuknya seperti jarum-jarum, digunakan agar tombol power, restart, led power, dan led hardisk di depan casing dapat berfungsi. Untuk memasang kabel-kabel yang ukurannya sangat kecil di pin tersebut, biasanya dipandu dengan buku panduan yang terdapat dalam kotak motherboard.

--------------------

Ini lah beberapa bagian komponen motherboard yang wajib Anda ketahui tempat dan fungsinya. Mempelajari bagian motherboard sendiri akan sangat berguna bagi Anda agar lebih memahami PC, dan akan lebih paham apa yang akan diperbaiki apabila ada terjadi kerusakan.

Motherboard sendiri terbagi menjadi banyak segi baik dari ukuran dan jenisnya. Motherboard yang biasa ditawarkan hanya cukup INTEL maupun AMD. Setelah itu baru menentukan fitur yang diperlukan dalam motherboard tersebut, dan besar casing yang akan digunakan. Anda dapat cek disini untuk Daftar Motherboard INTEL atau Daftar Motherboard AMD.

Toko komputer gaming yang lengkap umumnya akan menyediakan motherboard INTEL maupun AMD, jadi Anda dapat menanyakan referensi maupun sisi kelebihan dan kekurangan motherboard tersebut. Demikian yang dapat kami sampaikan, semoga bermanfaat dan sampai jumpa di artikel selanjutnya.
